泰興減速機2019年5月29日訊 首先我們看一下電機的結構，熟悉了電機的結構，才能更快的分析故障原因，快速拆解電機排除故障。

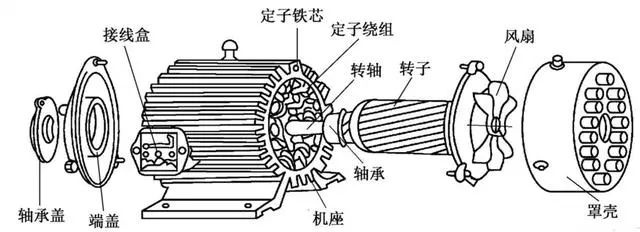

結構圖

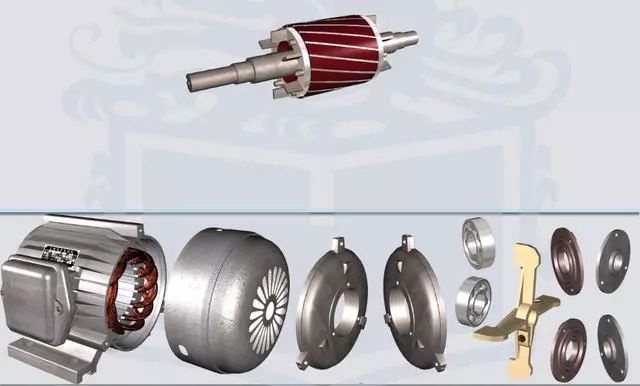

電機的組成部分
1電機不轉，啟動異常，我們可以用搖表檢查電機的繞組。

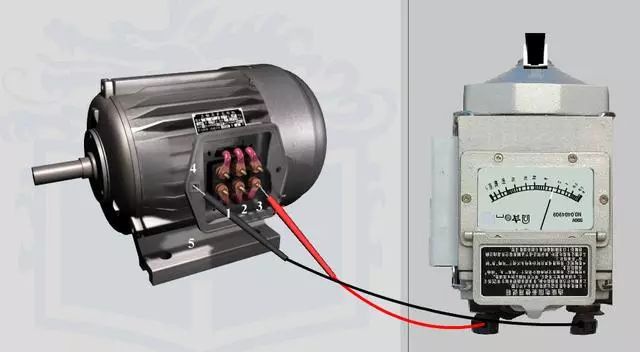

測繞組對機殼是否絕緣
1，選表：我們測的是380伏三相異步電機，用額定電壓500伏的搖表就可以，如果是測量新電機也可以用1000伏的搖表，如果選擇的搖表額定電壓太高，有可能會損壞電機的絕緣。
2，先對搖表做開路和短路測試，紅黑表筆接觸，搖動手柄，如果指針趨近于0搖表正常。然后把兩支表筆分開再搖，如果指針趨近于∞即為正常。
3，一測繞組對地絕緣二測繞組之間的絕緣
注意事項：測量時人體不要接觸被測點也不要接觸搖表的接線端。
2電機無力帶負載能力差有異常

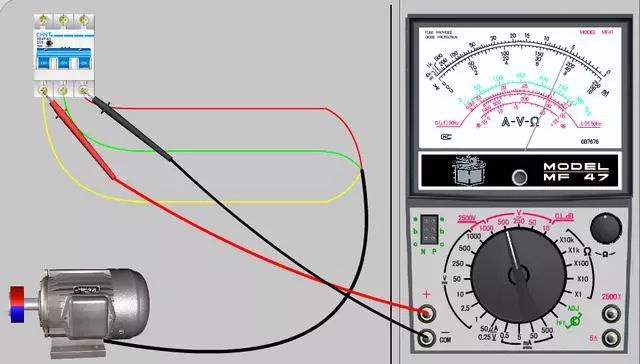

1，測工作電壓是否正常
ABC三相都要測
ABC三相兩兩測一下，看電壓是否是380伏，如果電壓正常，接著再測電流。

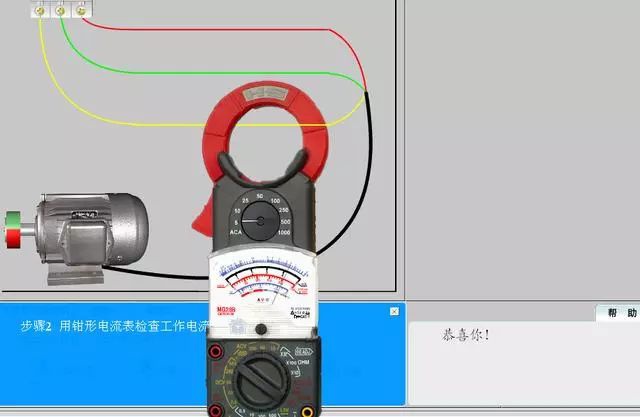

鉗口表測電機電流
鉗口萬用表測電機的電流比較方便，測之前估測一下電流，380伏的三相電機1KW功率對應大約2A電流，根據估測電流選擇合適的量程，直接打開鉗口，卡住一根線即可。最好讓導線在鉗口的中心位置，這樣讀數最準確。如果電流值正常，接著拆解電機。

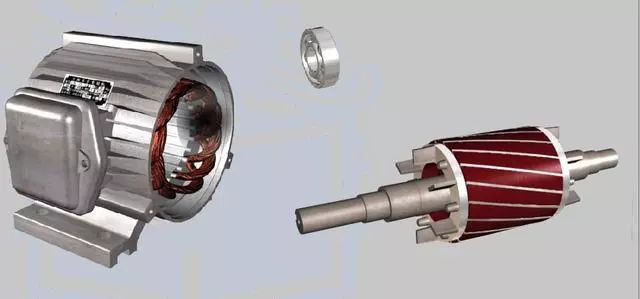

檢查內部部件
如果內部沒有部件損壞，再檢查定子的繞組匝間有沒有短路。一般短路處都有燒壞的痕跡，如果看不出來，就用萬用表測一下每個繞組的阻值，阻值較小的繞組很可能內部短路。
1，如果能明顯的看出短路，可用工具插入兩線圈之間把短路的部分分開，重包絕緣再上漆烤干。
2，如果短路位置在線槽內，可以把壞的繞組拆掉，換上新的槽絕緣，把壞的繞組修復以后再裝上。
3，如果短路非常嚴重，那就拆了重繞。
