泰強減速機

一、概述

ZQA中硬齒輪面圓齒輪減速機主要用于起重、礦山、通用化工、紡織、輕工等行業。其適用條件如下：

齒輪傳動圓周速度不大于160米/秒；高速軸的轉速不大于1500轉/分；工作環境溫度為-40到40攝氏度；可用于正反兩向運轉。

減速機有九種傳動比，九種配置形式和三種低速軸軸端型式。

了解詳細規格及基本參數詳情

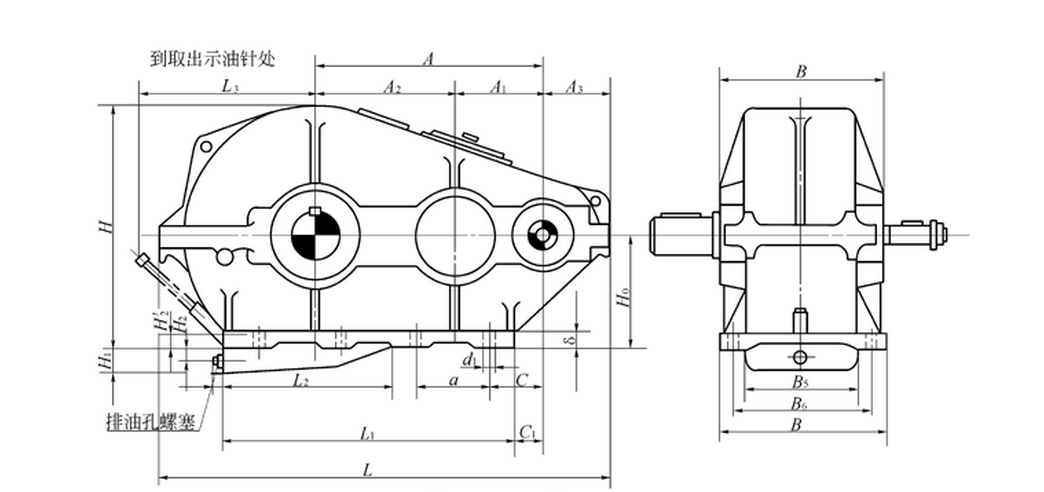

型號	中心距			中心距		最大外形尺寸			軸端尺寸				l1	l2	l3	B4	H1	b	安裝尺寸						質量（kg）
	a	a1	a2	H0		L	B	H	高速軸	低速軸									C	C1	孔距		孔徑 d	孔數n
	a	a1	a2	H0		L	B	H	B1	B2	B6	B3							C	C1	S1	S2	孔徑 d	孔數n
ZQA250	250	100	150	160	0 -1.5	540	230	315	200	200	170	164.5	345	101	-	-	-	20	60	28	235	190	17	4	103
ZQA350	350	150	200	200	0 -1.5	730	290	400	260	260	222	214	470	132	-	-	-	25	100	40	310	250	17	4	189
ZQA400	400	150	250	250	0 -1.5	826	310	490	270	270	250	234	490	133	-	-	-	25	110	80	370	270	17	4	253
ZQA500	500	200	300	300	0 -1.5	986	350	592	330	330	290	270	620	148	-	-	-	25	130	80	240	310	17	6	385
ZQA650	650	250	400	320	0 -1.5	1278	470	697	430	430	370	342	830	183	495	318	95	35	160	85	215	410	25	8	878
ZQA750	750	300	450	320	0 -1.5	1448	510	745	450	450	410	362	1020	207	620	362	130	35	155	55	275	450	25	8	1000
ZQA850	850	350	500	400	0 -1.5	1632	580	875	510	525	480	403	1100	236	620	418	105	40	155	75	30	520	32	8	1462
ZQA1000	1000	400	600	400	0 -1.5	1896	660	965	550	565	495	507	1350	257	870	490	200	40	200	100	350	590	32	8	2140

型號	高速軸端							低速軸端
	高速軸端							Z型						CA型												F型
	d1	L1	L2	B1	d2 min	b1	t1	d2	L3	L4	B2	b2	t2	m	z	D	D1	D2	D3	B3	B4	B5	E	L5	L6	D4	D5	D6	P	Q	B6	T	t3
ZQA25	30	60	120	200	55	50	15.2	55	82	135	217	16	58.5	3	40	120	65	40	100	164.5	154.5	20	24.5	35	40	100	50	40	25	10	170	50	25
ZQA35	40	85	150	280	75	10	20.9	65	105	165	270	18	69	3	48	144	90	40	110	214	189.5	25	27	45	60	120	60	45	30	20	222	72	30
ZQA40	40	85	160	270	75	10	20.9	80	130	175	305	22	85	3	56	168	90	40	140	234	207.5	25	35	45	60	150	60	45	35	15	250	90	30
ZQA50	50	85	220	330	85	12	25.9	80	130	205	335	22	85	4	56	224	120	40	170	270	238.5	35	25	50	75	200	80	60	50	20	290	110	40
ZQA65	60	108	290	430	110	12	31.4	110	165	265	430	28	116	6	56	336	120	45	260	342	310	40	32	68	95	250	110	70	60	25	370	130	45
ZQA75	60	108	310	450	110	16	31.4	110	165	285	450	28	116	6	56	336	170	45	260	362	330	40	32	68	95	275	110	75	75	25	410	150	50
ZQA85	90	135	340	510	150	22	46.7	130	200	325	525	32	137	8	54	432	200	105	260	403	363	50	22	78	100	300	120	75	75	25	480	180	50
ZQA100	90	135	380	550	150	22	46.7	150	200	365	565	36	158	10	48	480	200	90	320	507	442	60	45	98	126	325	130	80	80	30	495	180	60

ZQA型減速器的承載能力表

輸入軸轉速	名義中心距	輸出扭矩	公稱轉動比
			8	10	12.5	16	20	25	31.5	40	50
			高速軸許用功率KW
600	ZQA250	282	2.7	2.2	1.9	1.5	1.1	0.8	0.5	0.4	0.3
	ZQA350	1071	7.8	6.5	5.6	4.7	3.2	2.7	2.2	1.5	1.3
	ZQA400	1312	11.5	9.7	8.3	6.9	4.8	3.6	2.4	2	1.5
	ZQA500	1105.2	22.1	18.5	15.8	13.3	9.1	7.8	6.5	4.7	3.8
	ZQA650	5691	59.2	49.3	41.4	29.1	23.4	15.7	10.3	8.5	6.3
	ZQA750	10856	87.5	72.6	61.7	54.9	36.3	30.7	18.9	16.2	12.5
	ZQA850	17172	123.3	102.5	87.2	72.7	51.3	43.5	33.3	24.9	20.6
	ZQA1000	29654	221.3	184.4	156.8	142.6	92.7	83.5	53.5	44.7	33.7
750	ZQA250	282	3.3	2.8	2.4	1.8	1.4	1.1	0.6	0.5	0.4
	ZQA350	1071	9.7	8.1	6.9	5.8	4	3.4	2.7	1.9	0.7
	ZQA400	1312	14.4	12	10.3	8.6	5.9	4.5	3	2.4	1.8
	ZQA500	3105.2	27.6	23.1	19.7	16.5	11.4	9.7	8.1	5.8	4.8
	ZQA650	5691	73.8	61.4	51.5	36.2	29.1	19.6	12.9	10.6	7.9
	ZQA750	10856	109	90.5	76.9	68.4	45.2	38.3	23.5	20.2	15.6
	ZQA850	17172	153.6	127.7	108.6	90.5	63.9	54.2	41.4	31.1	25.7
	ZQA1000	29654	257.6	229.6	195.3	177.6	115.4	104	66.6	55.7	42
1000	ZQA250	282	4.4	3.7	3.2	2.5	1.8	1.4	0.9	0.7	0.5
	ZQA350	1071	13	10.8	9.3	7.8	5.3	4.6	3.7	2.5	2.2
	ZQA400	1312	19.2	16.1	13.8	11.4	7.9	6.1	4	3.3	2.4
	ZQA500	3105.2	36.9	30.9	26.3	22.1	15.2	13	1.8	7.8	6.4
	ZQA650	5691	98.7	82.1	68.9	48.4	38.9	26.2	17.2	14.2	10.6
	ZQA750	10856	145.8	121.1	102.9	91.5	60.5	51.2	31.5	27	20.9
	ZQA850	17172	205.6	170.8	145.4	121	85.5	72.5	55.4	41.6	34.3
	ZQA1000	29654	368.8	307.3	261.3	237.6	154.5	139.2	89.2	74.5	56.1
1500	ZQA250	282	6.5	5.5	4.7	3.6	2.7	2.1	1.3	1	0.8
	ZQA350	1071	19.1	16	13.7	11.5	7.8	6.7	5.4	3.8	3.3
	ZQA400	1312	28.3	23.7	20.3	16.9	11.7	8.9	5.8	4.8	3.6
	ZQA500	3105.2	54.4	45.5	38.8	32.6	22.5	19.2	16	11.5	9.4
	ZQA650	5691	145.4	121	101.6	71.4	57.4	38.6	25.4	20.9	15.6
	ZQA750	10856	214.9	178.4	151.6	134.8	89.2	75.7	46.4	39.8	30.7
	ZQA850	17172	302.9	251.8	214.2	178.5	126	106.8	81.7	61.3	50.6
	ZQA1000	29654	543.4	452.8	385.1	350.2	227.6	205.2	131.4	109.8	82.7
