一、結構特點
NGW-L行星齒輪減速機主要構建有太陽輪、行星輪、內齒圈、行星架。
為了使三個行星輪的載荷均勻分配，采用了齒式浮動機構，即太陽輪或行星架浮動，或者太陽輪、行星架兩者同時浮動。減速機中的齒輪為直齒漸開線圓柱齒輪。具有一下特點：
1、體積小、重量輕、在相同情況下，比普通漸開線圓柱齒輪減速機重量輕1/2以上，體積小1/2～1/3。
2、傳動效率高：單級行星齒輪減速機達97％～98％；兩級行星齒輪減速機達94％～96％；三級行星齒輪減速機91％～94％。
3、傳動功率范圍大：可以從小于1KW至1300KW，甚至更大。
4、傳動范圍大：i＝2.8～2000
5、適應性強且耐用。主要零件均采用優質合金鋼經滲碳淬火或氮化處理，行星齒輪減速機運轉平穩、噪音小、使用受命10以上。
6、用途和適用條件
NGW型行星齒輪減速器有單級（NGW11—NGW121），兩級（NGW42—NGW122）三級 （NGW73—NGW123）三個臥式系列。主要用于冶金、礦山、起重運輸機械設備，也可用于其它類似工礦條件下作動力傳動。
高速軸最高速不超過1500r/min
齒輪圓周速度不超過10m/s；
工作環境溫度為－40℃—45℃；

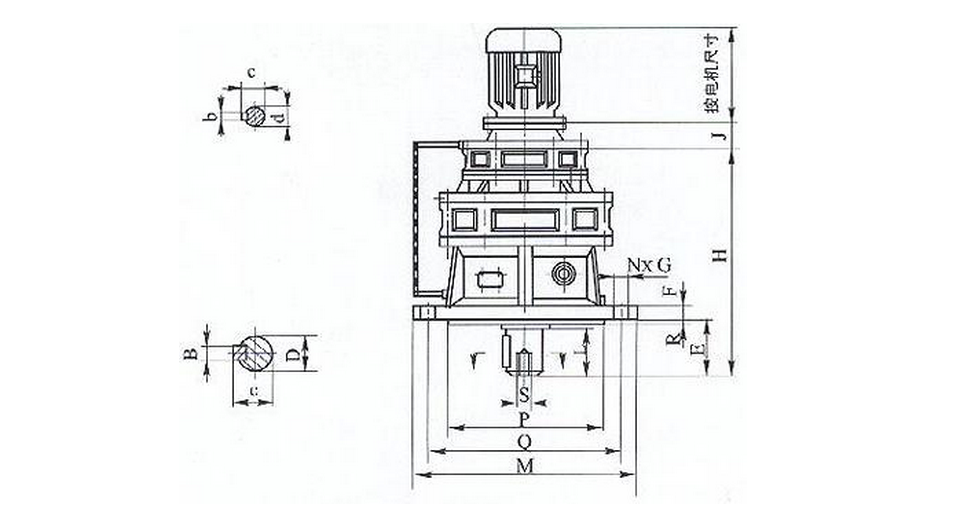

二、外形安裝圖：
了解詳細規格及基本參數詳情
| 機座號 | 型號規格 |
公稱傳動比 |
外型 | 法蘭及螺栓孔 | 軸伸 | 重量 |
油量 L |
|||||||||||
| L | L2 | D1 | L1 | D2 | D3 | n×d1 | h | h1 | h2 | D | I | t | b | |||||
| 1 | NGW-L11 |
4-5 5.6-10 |
按所配電機確定 | 360 | 230.5 | 280 | 325 | 6×18 | 6 | 20 | 18 | 50 | 82 | 53.5 | 14 | 65 | 3.89 | |
| 2 | NGW-L21 |
4-5 5.6-10 |
385 | 255 | 305 | 345 | 6×18 | 6 | 20 | 18 | 60 | 105 | 64.0 | 18 | 100 | 5.53 | ||
| 3 | NGW-L31 |
4-5 5.6-10 |
430 | 287 | 330 | 380 | 6×18 | 6 | 25 | 20 | 70 | 105 | 74.5 | 20 | 120 | 7.86 | ||
| 4 | NGW-L41 |
4-5 5.6-10 |
485 | 315 | 385 | 435 | 6×22 | 8 | 25 | 20 | 80 | 130 | 85.0 | 22 | 160 | 11.63 | ||
| 5 | NGW-L51 |
4-5 5.6-10 |
520 | 355 | 420 | 470 | 6×22 | 8 | 30 | 25 | 90 | 130 | 95.0 | 25 | 240 | 16.52 | ||
| 6 | NGW-L61 |
4-5 5.6-10 |
605 | 387 | 505 | 545 | 8×32 | 8 | 30 | 25 | 100 | 165 | 106 | 28 | 320 | 20.84 | ||
| 7 | NGW-L71 |
4-5 5.6-10 |
670 | 416.5 | 570 | 610 | 8×32 | 10 | 30 | 28 | 110 | 165 | 116 | 28 | 400 | 29.85 | ||
|
機座號
|
型號規格
|
公稱傳動比 |
外型
|
法蘭及螺栓孔
|
軸伸
|
重量kg
|
油量
L
|
||||||||||||||
|
DM
|
L
|
L4
|
L3
|
L2
|
L1
|
D1
|
D2
|
D3
|
n×d1
|
h
|
h1
|
h2
|
D
|
I
|
t
|
b
|
|||||
|
4
|
NGW-L42
|
25~100
|
按所配電機確定
|
62
|
315
|
485
|
385
|
435
|
8×22
|
8
|
25
|
20
|
80
|
130
|
85
|
22
|
180
|
~11.6
|
|||
|
5
|
NGW-L52
|
25~100
|
72.5
|
355
|
520
|
420
|
470
|
8×22
|
8
|
30
|
25
|
90
|
130
|
95
|
25
|
270
|
~16.5
|
||||
|
6
|
NGW-L62
|
25~100
|
100
|
387
|
605
|
505
|
545
|
8×32
|
8
|
30
|
25
|
100
|
165
|
106
|
28
|
350
|
~20.8
|
||||
|
7
|
NGW-L72
|
25~100
|
100
|
416.5
|
670
|
570
|
610
|
8×32
|
10
|
30
|
28
|
110
|
165
|
116
|
28
|
430
|
~29.8
|
||||
|
8
|
NGW-L82
|
25~100
|
110
|
440.5
|
750
|
630
|
675
|
8×38
|
10
|
35
|
28
|
120
|
165
|
127
|
32
|
550
|
~38.5
|
||||
|
9
|
NGW-L92
|
25~100
|
120
|
477.5
|
830
|
710
|
755
|
8×38
|
10
|
35
|
32
|
130
|
200
|
137
|
32
|
680
|
~55.6
|
||||
|
10
|
NGW-L102
|
25~100
|
135
|
544
|
940
|
810
|
860
|
8×44
|
12
|
40
|
32
|
150
|
200
|
158
|
36
|
990
|
~80.5
|
||||
|
11
|
NGW-L112
|
25~100
|
145
|
598
|
1020
|
890
|
940
|
8×44
|
12
|
40
|
40
|
170
|
240
|
179
|
40
|
1020
|
~114.25
|
||||
|
12
|
NGW-L122
|
25~100
|
165
|
666
|
1150
|
1010
|
1060
|
8×50
|
12
|
45
|
45
|
190
|
280
|
200
|
45
|
1850
|
~165.04
|
||||
