一、概述

    SHS三環減速機由三片相同的內齒環板帶動一個外齒齒輪輸出，故稱為三環減速器，屬平行軸一動軸齒輪傳動減速器，齒輪嚙合運動屬于動軸輪系，具有少齒差行星傳動特征，輸出與輸入軸間平行配置，又有平行軸圓柱齒輪減速器的特征。具有承載和超載能力強、傳動比大、分級密集、效率高、結構緊湊、體積小、質量輕、裝拆維修方便、適用性寬廣等優點?？捎糜诘V山、冶金、石油、化工、橡塑、建筑、建材、起重、運輸、食品、輕工等行業。
 二、產品型號
    ZZSH樁孔鉆機單級三環減速器，SHZP組合二級傳動三環減速器，SHCDP組合二級傳動三環減速器，SHZ組合二級三環減速器，SHL單級三環減速器，QXSH起重機用三環減速器，MSH水泥磨三環減速器，SHC1組合二級傳動三環減速器，SHLD單級三環減速器，SHC2組合二級傳動三環減速器，SH基本型三環減速器，YPSH圓盤給料機用三環減速器，SHP單級三環減速器，LSHZ組合二級三環減速器，QSH起重機用三環減速器，STH單級三環減速器，LLSH連續鑄鋼拉矯三環減速器，SHS三環減速機，SHCD組合二級傳動三環減速器，SHDK基本型三環減速器，SHD三環減速器，
三、產品形式
  Y型：圓柱軸伸，單鍵平鍵聯接；

  Z型：圓錐軸伸，單鍵平鍵聯接；

  H型：漸開線花鍵軸伸；
  C型：齒輪軸伸（僅QSH（QTR）和QXSH（QXTP）減速器用）；

  K型：圓柱型軸孔，平鍵套裝聯結；
  K（Z）型：圓錐形軸孔，平鍵套裝聯結；

  K（H）型：花鍵軸孔，套裝聯結；

  D型：軸伸與電動機直聯。
四、減速器的工作條件：
   a、 工作環境溫度為-40℃ C~+45℃，環境溫度低于0℃時，啟動前潤滑油應預熱。

   b、 高速軸轉速不得超過功率表中規定的最高值。

   c、 瞬時允許尖鋒轉矩為額定轉矩的2.7倍。

   d、 適用于連續，短時或斷續工作制，可正反轉。
   e、 減速器與原動機（常用電動機）和工作機之間應用非剛性聯軸器且其軸心線應嚴格對中。
五、三環減速機使用及維護：
  安裝后用手轉動高速軸，使低速軸正反兩向靈活一周上。    減速器一般用油池濺油潤滑，自然冷卻，當長期連續運轉熱平衡功率不夠時應采用取散熱措施 或用循環冷卻潤滑。潤滑油采用N110-N200中極壓齒輪油。對于斷續工作制可用半流體潤滑脂。
  正式使用前應空運轉兩小時，然后按額定載荷 的25%、50%、75%100%逐級加載。情況正常，應運轉平穩，無沖擊，最高油溫不超過80℃，溫升不超過60℃。

  新減速器運轉300小時后換潤滑油，以后3000小時換一次。換油時應清選減速器內壁及傳動件。
  應經常檢查固件有無松動，油位高低，油溫和軸承溫度，齒輪，軸承應無異常振動和噪聲。
  應保持減速器外表清潔，透氣塞不得堵塞，以便散熱。    使用中或開箱檢查以及更換配件后減速器不得有滲漏現象。
  配件應與制造廠聯系，更換配件后經跑合以及加載試驗再正式使用。

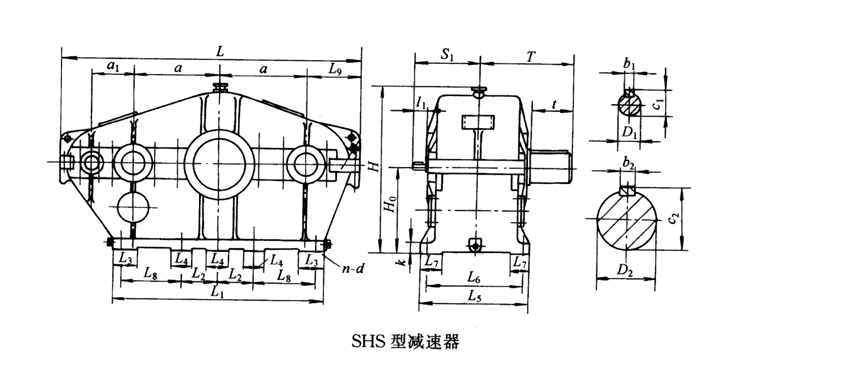

六、減速機外形安裝圖：
