減速器輸出軸的設計

發布時間：2017-07-10 11:07:00 點擊：

泰興減速機：1，5—滾動軸承 2—軸 3—齒輪 4—套筒 6—密封蓋 7—鍵 8—軸承端蓋 9—軸端擋圈 10—半聯軸器 (2)按扭轉強度估算軸的直徑選用45#調質，硬度217~255HBS 軸的輸入功率為PⅡ=4.11 KW 轉速為nⅡ=77.22 r/min 根據課本P205（13-2）式，并查表13-2，取c=115 d≥ (3)確定軸各段直徑和長度 1從聯軸器開始右起第一段，由于聯軸器與軸通過鍵聯接，則軸應該增加5%，取Φ45mm，根據計算轉矩TC=KA×TⅡ=1.3×518.34=673.84Nm，查標準GB/T 5014—2003，選用LXZ2型彈性柱銷聯

軸器，半聯軸器長度為l1=84mm,軸段長L1=82mm 2右起第二段，考慮聯軸器的軸向定位要求，該段的直徑取Φ52mm,根據軸承端蓋的裝拆及便于對軸承添加潤滑脂的要求，取端蓋的外端面與半聯軸器左端面的距離為30mm，故取該段長為L2=74mm 3右起第三段，該段裝有滾動軸承，選用深溝球軸承，則軸承有徑向力，而軸向力為零，選用6211型軸承，其尺寸為d×D×B=55×100×21，那么該段的直徑為Φ55mm，長度為L3=36 4右起第四段，該段裝有齒輪，并且齒輪與軸用鍵聯接，直徑要增加5%，大齒輪的分度圓直徑為270mm，則第四段的直徑取Φ60mm,齒輪寬為b=60mm，為了保證定位的可靠性，取軸段長度為L4=58mm 5右起第五段，考慮齒輪的軸向定位,定位軸肩，取軸肩的直徑為D5=Φ66mm ,長度取L5=10mm 6右起第六段，該段為滾動軸承安裝出處，取軸徑為D6=Φ55mm，長度L6=21mm (4)求齒輪上作用力的大小、方向 1大齒輪分度圓直徑：d1=270mm

2作用在齒輪上的轉矩為：T1 =5.08×105N·mm 3求圓周力：FtFt=2T2/d2=2×5.08×105/270=3762.96N

4求徑向力FrFr=Ft·tanα=3762.96×tan200=1369.61N Ft，Fr的方向如下圖所示（5）軸長支反力根據軸承支反力的作用點以及軸承和齒輪在軸上的安裝位置，建立力學模型。水平面的支反力：RA=RB=Ft/2 = 1881.48 N 垂直面的支反力：由于選用深溝球軸承則Fa=0 那么RA’=RB’ =Fr×62/124= 684.81 N （6）畫彎矩圖右起第四段剖面C處的彎矩：水平面的彎矩：MC=RA×62= 116.65 Nm 垂直面的彎矩：MC1’= MC2’=RA’×62=41.09 Nm 合成彎矩：（7）畫轉矩圖： T= Ft×d2/2=508.0 Nm （8）畫當量彎矩圖因為是單向回轉，轉矩為脈動循環，α=0.6 可得右起第四段剖面C處的當量彎矩：

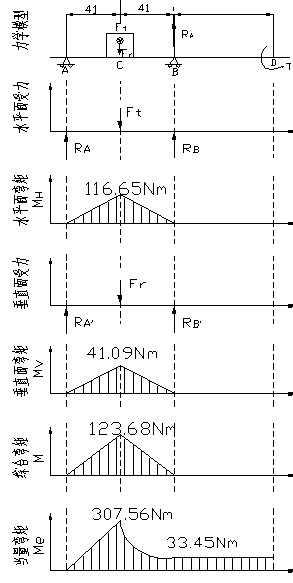

（9）判斷危險截面并驗算強度 1右起第四段剖面C處當量彎矩最大，而其直徑與相鄰段相差不大，所以剖面C為危險截面。已知MeC2=307.56Nm ,由課本表13-1有: ［σ-1］=60Mpa 則： σe= MeC2/W= MeC2/(0.1·D43) =307.56×1000/(0.1×603)=14.24 Nm<［σ-1］ 2右起第一段D處雖僅受轉矩但其直徑較小，故該面也為危險截面： σe= MD/W= MD/(0.1·D13) =304.8×1000/(0.1×453)=33.45 Nm<［σ-1］所以確定的尺寸是安全的。以上計算所需的圖如下：
