QCL系列洗瓶機常見問題處理方案
1、絞龍進瓶處易倒瓶、缺瓶
1.1 原因分析
泰興減速機專業生產廠家泰強減速機2019年10月9日訊 ◆ 長期運行網孔板表面、側面四氟減磨條產生油污未及時清潔干凈，導致瓶子運行不順暢；
◆ 與瓶接觸部件不平整有臺階，產生阻卡，進瓶網帶速度太慢；
◆ 超聲波功率開得過大或者過小；
◆ 噴淋板安裝位置過低；
◆ 絞龍進瓶位置太集中，瓶子運行未產生回旋。
1.2 處理方案
◆ 清潔網孔板表面油污，更換側面四氟減磨條，減少阻力；
◆ 調整各部件交接平整度和網帶速度；
◆ 超聲波功率通常調整在300-450W范圍；
◆ 調整噴淋板的高度；
◆ 右端撥叉與欄柵之間的距離控制在一定范圍。
2、絞龍進瓶提升輪體破瓶
1.1 原因分析
◆ 絞龍與提升撥塊位置未對準；
◆ 底軌工作面低于托瓶底座表面；
◆ 絞龍與欄柵間隙過大，導致瓶子運行過程中傾斜嚴重；
◆ 絞龍周向間隙過大。
1.2 處理方法
◆ 固定調整絞龍左右位置，調整絞龍周向位置使瓶子順利與提升撥塊交接；
◆ 調整底軌與托瓶底座交接時應高于托瓶底座，規格越小，偏差控制越小為宜；
◆ 調整欄柵B與絞龍之間間隙；
◆ 調整傳動鏈條，減小自由間隙。
3、機械傳動絞龍定位調整方法
◆ 前提是在提升撥塊與機械手對中好，再以提升撥塊為基準來調整絞龍基準；
◆ 絞龍軸與聯軸器結構為摩擦力鎖緊；
◆ 松開兩個M8內六角螺釘分別進行徑向與軸向調整定位；
◆ 注意：徑向定位是絞龍運行反向受力后鎖緊。
4、伺服電機傳動絞龍定位調整方法
◆ 可以通過機械聯軸器微調整位置；
◆ 通常采用伺服電機設置原點來調整位置。
5、上瓶交接夾瓶處破瓶、掉瓶、夾不到位
1.1 原因分析
◆ 夾子未打開或者不靈活；
◆ 不銹鋼欄柵間隙過大或偏小；
◆ 進瓶撥塊安裝不到位，不在同一個圓上；
◆ 夾瓶受力點不合適。
1.2 處理方法
◆ 檢查夾子拉簧是否斷裂或彈性疲勞、每個夾子打開，最大位置尺寸是否一致；
◆ 調整不銹鋼欄柵間隙；
◆ 檢查進瓶撥塊固定螺絲是否安裝到位；
◆ 最佳受力點為導向套與進瓶撥塊中心重合位置，調整碰塊位置。
6、提升輪體定位調整方法
◆ 打開面板，將提升輪體主軸鏈輪上4個M8外六角螺絲擰松，調整提升輪體與機械手夾子左右位置，直至瓶子能順利與機械手交接，再鎖緊螺絲。
◆ 提升凸輪伺服電機傳動調整：可以通過伺服電機原點設置進行調整。
7、大轉盤處掉瓶與破瓶口
1.1 原因分析
◆ 夾子夾瓶未夾緊；瓶子未夾正；
◆ 氣壓、水壓過大；
◆ 瓶口與導向套不對中；
◆ 針頭與導向套不對中。
1.2 處理方法
◆ 拉簧力是否過小，查看是否長期使用大規格后換小規格，導致彈性疲勞，夾頭變形或夾頭A、B是否有磨損；
◆ 查看水、氣壓力大小；
◆ 調整瓶口與導向套對中；
◆ 檢查針頭上升是否傾斜。
8、出瓶夾子松開處破瓶
1.1 原因分析
◆ 位置未對準；出瓶撥塊與夾頭位置未對準；
◆ 欄珊間隙過大或過小；
◆ 放瓶點位置不合適，最佳放瓶點為導向套與出瓶撥塊中心重合位置；
◆ 上道工序不到位，有夾偏或者瓶下竄與底軌碰撞。
1.2 處理方法
◆ 松開出瓶輪五顆固定螺絲調整交接位置；調整同步帶撥塊與機械手夾子中心精確對中后鎖緊螺釘即可；
◆ 調整出瓶欄柵；
◆ 調整碰塊的位置，或適當修改碰塊起始位置；
◆ 設備運行時動態檢測，針對性精確調整。
9、出瓶與烘箱交接處破瓶瓶
1.1 原因分析
◆ 底軌低于過渡板；
◆ 出瓶擠瓶走帶力度過大；
◆ 出瓶口彈片安裝角度不合理；
◆ 來瓶及擠瓶信號開關未調整最佳狀態。
1.2 處理方法
◆ 調整出瓶底軌高度；
◆ 調整烘干機進瓶處檢測彈簧力度；
◆ 調整出瓶撥叉安裝位置不與彈片干涉，無瓶時彈片角度與網帶運行方向平行為宜；
◆ 調整來瓶及擠瓶信號，確保來瓶信號走瓶不倒瓶，擠瓶信號停機不破瓶。
10、凸輪與擺動架定位調整方案
◆ 手動盤車，使擺臂到達最左端，也就是噴針架的最低點與最左端，凸輪軸向定位，間距離泰興減速機保證60mm（參考值，其目的就是保證擺動凸輪的中點與擺臂中點垂直，運行中兩邊擺動平分）；
◆ 擺動架與立柱間隙保證5-10mm（其目的是保證運行中擺臂不與升降座相互碰撞）。
11、擺動架上下位置調整方法
◆ 水針線噴針上下行程高度差39mm；西林瓶、口服液行程高度差19mm（C-A距離）；
◆ 連桿中心距為210mm （A-B距離） 。
目的：調整好基準尺寸，擺動架上下、左右運行不存在憋勁狀態。
12、大轉盤定位調整、噴針架錯位調整方法
◆ 單個噴針架錯位調整：手動盤車，將噴針架盤到最右端上升位置，噴針距離導向套3-5mm間隙時，松掉單組噴針兩個M8外六角固定螺絲，調整針架前后左右位置，直至與導向套精確對中后鎖緊固定螺絲；
◆ 整個針架錯位調整：手動盤車，將噴針架盤到最右端上升位置，噴針距離導向套3-5mm間隙時，脫開萬向節，泰興減速機比1:30，旋轉左端臥式減速機法蘭盤，使噴針與導向套精確對中后定位鎖緊。
13、安瓿洗瓶機規格1ML換10ML更換步驟
◆ 準備拆卸工具、新規格件；
◆ 調整轉盤與提升輪體交接高度、外噴架高度；
◆ 盤車使噴針架上升時，更換新調節墊，調節對中；
◆ 拆卸進瓶處規格件，并換上新規格件；
◆ 拆卸出瓶處規格件，更換新規格件；
◆ 以轉盤為中心調節出瓶交接位置；
◆ 以轉盤為中心，依次調節進瓶交接位置。

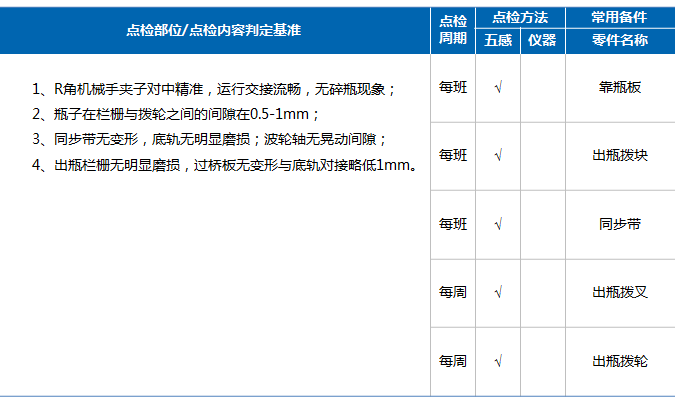

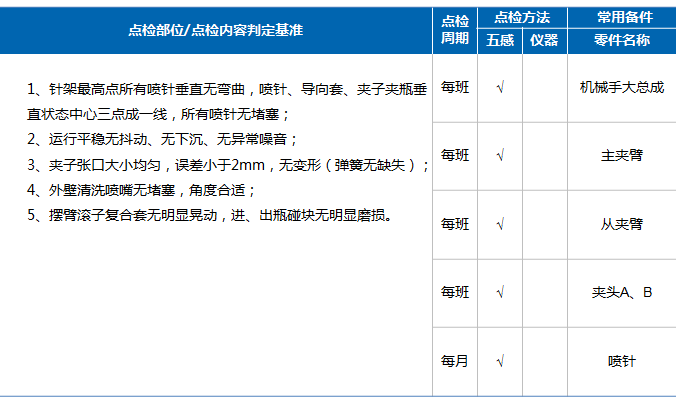

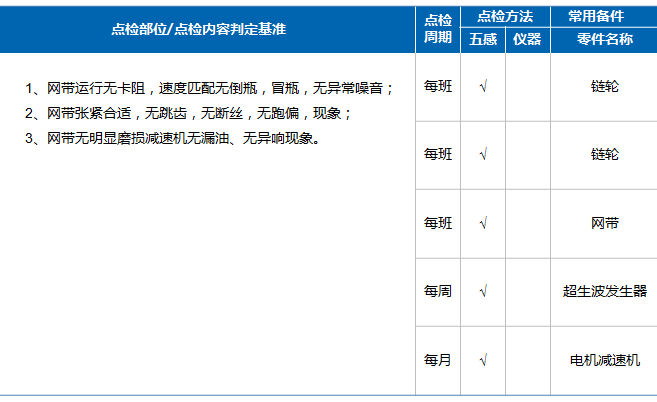

設備維護與保養計劃
